重新將 MODBUS TCP Client 測試程式 與 MODBUS TCP Server 模擬程式 進行小改版,需要相關新增功能者可以進行更新

MODBUS TCP Client V2.0.1.5 增加支援命令列模式開啟時指定 IP 與通訊埠(例如 "ModbusTcpClient.exe 192.168.100 502") ,用以使 ICDT Network scanner 程式可以直接點選 502 開啟本程式,或編輯 C:\ICDT\NetworkScanner\run.ini  503=C:\ICDT\ICDT Modbus TCP Client\ModbusTcpClient.exe|$ip$ $port$ 使 點選 503 也可開啟本程式

MODBUS TCP Server V2.0.0.5 增加 "不回應無效地址選項",勾選後會將無效的地址回應 SLAVE DEVICE FAILURE 錯誤訊息,改為不回應,用以模擬沒有支援處理 SLAVE DEVICE FAILURE 錯誤訊息的 Gateway 動作,正常測試不建議勾選此選項

下載更新程式位置 : https://www.icdt.com.tw/main/index.php/2013-07-09-05-16-50/modbus-free-software

ICDT Network Scanner 程式是元米科技提供執行於 Windows 作業系統的免費網路工具程式,包含網路 IP 搜尋與 TCP Port 搜尋兩項功能。幫助使用者瞭解網路上設備資訊,並提供快速搜索與連接 TCP Server 介面,以快速連接目標設備。
下載位置:https://www.icdt.com.tw/main/index.ph...
線上手冊:https://www.icdt.com.tw/menu/networkt...

由於 MODBUS HMI 為 Android 環境而使用 JAVA 程式開發的免費圖控軟體,與目前主要以 C 與 C# 開發的圖控專案漸行漸遠,為避免延伸相容性問題,自 2022/4/20 起 將停止對 MODBUS HMI 進行維護與技術支援,小點數使用者仍能依照現有基礎與教程免費使用。如果有要較大點數或大量建置的商業應用需求,請參考 ICDT WEB HMI 網頁監控軟體 (基於 Windows 作業系統)或 DDCgw 物聯網可程式閘道器方案 (基於 Raspberry PI 與 Nano PI)以獲得更多的功能與技術支援。進一步資訊請洽詢 元米科技 http://www.icdt.com.tw

BACnet 與 MODBUS 的協議轉換以分散於各設備或網路的協議轉換器為佳,因為分散的設計可以針對不同的設備做最佳化,以及分散系統異常的風險。然而部分的應用場合例如 VRV 等大點數轉換或整合既有系統時,可能希望使用大點數的電腦軟體進行轉譯工作。如此一來可以降低成本,也易於分析通訊狀態,降低整合工作量。
有鑑此,元米科技針對於 Modbus 系統提供 BACnet 協議網路的應用需求開發了ICDT Modbus To BACnet Gateway 程式,提供了 MODBUS/TCP 與 MODBUS RTU 對應至 BACnet/IP 網路設備的點對點轉換。透過易於編輯的 CVS 檔案格式,指定 MODBUS 網路介面與 MODBUS 暫存器對應到本身 BACnet 指定物件的 Present value 屬性,以提供 BACnet 監控系統讀取或改變 MODBUS 網路內的數值與狀態,非常適合大點數 MODBUS 提供至 BACnet 網路整合的應用場合。

 ICDT Modbus To BACnet Gateway 線上手冊 :
下載試用 ICDT Modbus To BACnet Gateway :

試用網頁版圖控時,您是否因繁雜的網頁伺服器與資料庫安裝步驟而卻步呢?是否為了沒有固定 IP 無法連到網際網路而困擾呢?
您的需求我們聽到了,新版(V2.2.0.4版以上)的 ICDT WEB HMI 內建了網頁伺服器與 SQLite 資料庫,不需要安裝額外套件即可完成網頁圖控功能。
此外新增網頁雲端橋接功能,只要輸入授權的帳號密碼,即可使用您獨有專用的網址橋接至網際網路,透過 HTTPS 安全連線,讓您的圖控系統立馬成為真正的雲端圖控系統,可以在任何地方透過電腦、手機、平板等瀏覽器進行操控。
即日至 2022 年 6 月底止起凡是以零售價購買 ICDT WEB HMI 圖控,即可免費獲得為期一年份的雲端橋接連線服務(限時限量50個名額)。

補充說明如下:

  1. 專用的網址可依照申請提供於 hmi.tw 網域下,名稱長度不低於 6 個字元,例如申請的名稱為 cloudweb 即可透過 https://cloudweb.hmi.tw 進行瀏覽操控
  2. 每個雲端橋接連線服務 可供 2~6 個人(或瀏覽設備)同時連線,實際連線數量視資訊量而定
  3. 雲端橋接連線僅提供 ICDT WEB HMI 網頁伺服器與雲端的橋接,所有內容均即時取自現場區域網路網頁圖控電腦,如雲端因故無法正常連線時,現場仍可維持正常運作。現場亦可隨時決定是否橋接至雲端。
  4. 元米科技於免費連線服務期間將盡可能保障連線品質,但網路及設備可能因不可抗拒之因素無法連線,本公司不負賠償之責任
  5. 免費連線服務期滿後是否升費以及收費方式,將另行擬定方案公佈
  6. 針對客製化圖控系統之客戶另提供付費之雲端橋接網站架設服務,可自行架設網站服務所屬客戶

相關資訊請線上聯絡元米科技洽詢或寫信至 eric.icdt@msa.hinet.net
下載試用新版 ICDT WEB HMI

由於 RS485 串口轉 TCP 轉換器製作不需要 MODBUS 通訊協定的技術背景,似乎許多的應用場合會直接使用這種透傳方式將 MODBUS RTU 設備連接到 TCP 網路,這樣的通訊內容實際上不是 MODBUS TCP 協定,而是 MODBUS RTU Over TCP 。為因應越來越多的此類應用需求,MODBUS TCP Server 與 MODBUS TCP Client 免費工具程式增加了通訊模式選項,可以選擇標準的 MODBUS TCP 還是 MODBUS RTU 的通訊方包,有需求的朋友可以更新到最新版本。不過必須注意兩個封包格式是不相容的,並須選擇正確的格式才能成功通訊。

新版 MODBUS TCP Server 與 MODBUS TCP Client 免費工具程式下載位置 :

 ICDT WEB HMI 同步改版,V2.2.0.1 版 MODBUS TCP Client 移除對 FATEK TCP 的支援,改為 MODBUS RTU 選項,以適用於 MODBUS RTU 透傳的應用方式(例如使用 直接 TCP 轉 RS485 的轉換器)

 ICDT WEB HMI  V2.2.0.1 版 下載位置 :

為了簡化安裝流程,ICDT WEB HMI V2.2.0.0 內含 網頁伺服器與 SQLite 資料庫,可大幅降低技術門檻,
對於進階的使用者仍可以選則安裝 APPSERV 套件安裝 Apache + PHP + MySQL 的應用方式。
此外新版移除了單機顯示模式,採用 MS Edge 或 Chrome APP 模式作為瀏覽器,免除了單機顯示模式與網頁瀏覽模式不相容的問題。
方框物件固定嵌入網頁、動態嵌入網頁、自定義網頁編輯時,可使用內置網頁伺服器開啟模擬畫面,以方便除錯。
群組物件增加按鈕控制顯示與隱藏功能,可更容易達到下拉選單的效果。
更大幅依照新版本編修了操作手冊,歡迎下載試用

程式下載處 :

線上操作手冊 :

新發行的 V2.1.9.5 版 頁面設定增加 自定義碼功能,可自行引入 Font Awesome 等 JavaScript 或 CSS 庫,使網頁顯示更靈活美觀。新版還可允許自行控制控制網頁更新速度(例如 頁面設定 自定義碼 加入 <script>updateInterval = 30000;</script> 可使網頁更新時間改為 30 秒),同時將 文字方塊增加 前綴字 與 後綴字選項,允許文字方塊變數前後加入單位等固定文字內容,不用再分成多個文字方塊處理囉。

下載最新的 MODBUS HMI  軟體 請至

 Font Awesome 是廣泛應用於網頁的圖示,只要複製各種圖示的代碼(例如<i class="fas fa-sun"></i>)於需要顯示的文字方塊,就可以直接套用該圖示(例如)於網頁中

自定義碼 加入 <script src="https://kit.fontawesome.com/c7346926fe.js" crossorigin="anonymous"></script> 可以支援 fontawesome 5.0
自定義碼 加入 <link href="https://maxcdn.bootstrapcdn.com/font-awesome/4.7.0/css/font-awesome.min.css" rel="stylesheet"> 可以支援 fontawesome 4.7

關於  Font Awesome  可以參考 https://fontawesome.com/

新發行的 V2.1.9.5 版 支援 Appserv 8.6.0,並可支援 PHP7,使 MySQL 可以更高的效能與安全性,而頁面設定增加 自定義碼功能,可自行引入 Font Awesome 等 JavaScript 或 CSS 庫,使網頁顯示更靈活美觀。新版還可允許自行控制控制網頁更新速度(例如 頁面設定 自定義碼 加入 <script>updateInterval = 30000;</script> 可使網頁更新時間改為 30 秒),同時將 文字方塊增加 前綴字 與 後綴字選項,允許文字方塊變數前後加入單位等固定文字內容,不用再分成多個文字方塊處理囉。
下載最新的 ICDT WEB HMI 網頁監控軟體 請至

ICDT Modbus Recorder 程式V2.0.0.4 新增的特點是可以將讀取內容匯出至 Wireshark( https://www.wireshark.org/ )免費程式,增加對 Function 23(0x17)的判讀,並修正 Function 16(0x10)的判讀

新增功能的操作參考 https://bit.ly/3zxI5GV



為使 ICDT WEB HMI、MODBUS HMI、MQTT HMI 等網頁圖控應用有更簡潔的應用程式,元米科技發行 基於 Chromium 框架 Windows 10 環境執行的免費圖控瀏覽器   WEB HMI Viewer,可便利的設定全螢幕模式與預設網址,讓瀏覽器變成簡潔的圖控介面,詳情參考 https://bit.ly/2UbndFk



為使客戶能更完整體驗 DDC GW 方案的功能,以 Raspberry PI 4B 架設展示網站,以實際的 DDC GW 方案架設,以更精確體驗實際效果。

*為確保體驗功能不被錯誤操作破壞,DDC 編輯器部分設定、寫入與刪除功能被關閉*

展示網址 : http://icdt.com.tw:8000/





為因應 Function 23 (0x17) Read/Write Multiple registers 功能測試需求,元米科技免費的 MODBUS TCP Client / MODBUS TCP Server / MODBUS RTU Master / MODBUS RTU Slave 工具程式全面改版。

有相關測試需求者可於連結處下載更新 http://bit.ly/2YDL7L4

為便於測試與驗證 MQTT 通訊,元米科技新發行基於 MQTTnet 3.0 之免費 MQTT 測試軟體, 在Windows 10 環境執行,兼具 Broker ( 代理人 )、 Subscriber ( 訊息訂閱者 )、 Publisher ( 訊息發布者 )功能, 可個別開啟 MQTT Broker 伺服器功能,與 MQTT 訊息訂閱功能(Client),訂閱後可發布 (Publish) 訊息,

詳請且參考 https://bit.ly/2SgRe5X



DDCgw 物聯網可程式閘道器方案是元米科技整合原有成熟的MODBUS HMI方案與 DDC32e 方案,應用現有流行的 Raspberry PI 與 NANOPI NEO 單板電腦以及新唐高性價比的 NUC980 工業控制物聯網處理器開發之網頁圖控可程式控制器,透過網頁 DDC 程式編輯器可自行編輯各項任務的程式邏輯,並且利用所見即所得的專案圖控編輯器編輯與上傳圖控,以自行設計符合專案需求的網頁人機畫面
如需線上展示或申請試用請洽 eric.icdt@msa.hinet.net
細節請參考 http://www.icdt.com.tw/main/index.php/2013-07-09-06-23-54/ddcgw

提供乾球溫度與相對溼度以計算溼球溫度、露點溫度與焓值的小工具,同時支援公制與英制單位

下載位置:https://bit.ly/3lgfJZG

mViewer V1.0.3.3 版開始支援 Console 視窗,可顯示通訊程式碼,但必須注意必須在開始讀取前開啟才會有效,開啟 Console 視窗後如關閉視窗則程式隨之關閉。此版本同時改善 RTU 模式時調整數值產生的 "No response" 狀況。修正 Register Text Mode Paste 後編輯時,可能使原來 Register 同時改變內容的錯誤。同時將  Register Text Mode 顯示時置中,使顯示更一致。

下載路徑 : http://bit.ly/2UQYH6R

V1.0.3.1 版開始支援 Register CSV 數值記錄功能,於 Register 上按右鍵選擇 Log 即可於每次讀取數值後,儲存於安裝路徑的 CSV 格式檔案中(每日一個檔案),可供 Excel  等程式繪製曲線或分析。

下載路徑 http://bit.ly/2UQYH6R

mViewer 免費 MODBUS 圖控軟體 V1.0.3.0 版增加 Register 即時曲線顯示功能,於 Register 上按右鍵選擇 Chart 即可開啟即時曲線。此功能可以同時開啟多個畫面,以觀察多項參數的即時變化,是 PID 控制等應用極佳的利器。
下載路徑 http://bit.ly/2UQYH6R

由於部分大陸地區客戶回報程式下載區無法正常下載程式,因此各項程式分類處新增百度雲盤的連結位置供大陸地區使用者下載,但關於檔案版本訊息仍請參考各檔案下載頁面,以獲得詳細資訊。

其他地區仍建議使用原下載頁面,以獲得更精確訊息(台灣地區無法連結百度雲盤為正常現象)

ICDT MODBUS RTU Master 免費工具程式舊版經使用者回饋在讀取較少 Coil 時會產生錯誤,建議使用者至以下網站更新至 V2.0.1.1 版,以避免此問題發生。

下載位置: http://bit.ly/2YDL7L4  MODBUS RTU Master 測試程式

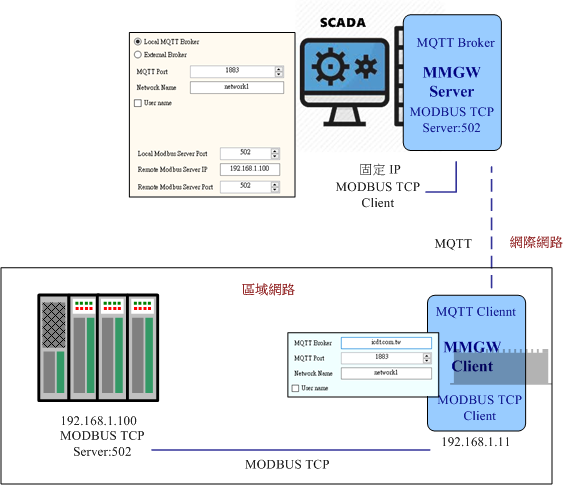

針對 MODBUS TCP 通訊建立跨網路存取需求,元米科技新提出 MMGW (MQTT /MODBUS Gateway)軟體解決方案,詳情參考 https://bit.ly/2V013DF

詳細內容參考 https://bit.ly/2UmbQYN



為改善舊版只能訂閱一層的限制,新版的 MQTT HMI 增援多層訂閱功能,只要 MQTT Topic 以 # 結尾(例如 /home/#),就可以訂閱在具備 '/' 的物件標籤(例如 room1/temp)訂閱多層的內容(例如 /home/room1/temp)

新版同時支援網頁自動縮放功能,以自動依照瀏覽器調整大小,如果希望維持舊有的固定解析度方式顯示,可以在頁面設定中選擇固定比例。

下載新版 MQTT HMI http://bit.ly/2w82SEZ

ICDT WEB HMI 網頁圖控軟體大幅改版如下:
新增了 網頁自動縮放 功能,自動適應瀏覽器大小,也可選擇個別於頁面設定關閉此功能
頁面設定新增 隱藏使用者按鈕 選項,可選擇是否顯示登入時的使用者按鈕
頁面設定新增 Class Style 選項以嵌入 CSS 文件,替頁面上的元件增加個別的顯示效果
各式按鈕增加 預設器件 選項,進入的頁面器件如果為預設者,直接由預設器件取代,可大幅降低相同性質設備的圖控編輯作業
文字方塊新增將 Modbus Register 作為文字變數顯示
警報新增 執行 選項,可個別選擇警報發生時驅動的外部程式(.exe) 或 Python 程式(.py),以做到語音警報播報、驅動警報字幕、甚至警報發送指定攝影機的擷取畫面等功能
選項 自訂選單 與 任務 新增支援 Python 程式(.py),使外掛程式更容易撰寫與維護
方框 固定嵌入網頁 新增警報跳頁功能,可於警報發生時,將頁面置換為警報連結之頁面

下載最新 ICDT WEB HMI : http://bit.ly/39M8Rh4


為更便於完整體驗最新版功能,限時提供完整版三個月免費體驗申請,期間執行 ICDT WEB HMI 網頁圖控軟體需連線至網際網路以取得授權,申請時須將申請者單位、姓名、電子信箱等資訊以電子郵件寄到 eric.icdt@msa.hinet.net 信箱,並於主旨註明 "申請 ICDT WEB HMI 網路授權版試用",以利寄發授權檔案。數量有限,額滿為止,敬請把握

元米科技最多人使用的的免費網頁圖控軟體 MODBUS HMI 大幅改版本了。新版的 MODBUS HMI 新增了 網頁自動縮放 功能、使用者文字方塊以及將 Register 作為文字顯示的功能。

其中 網頁自動縮放 是許多客戶提出的需求,頁面可以自動依照瀏覽器調整大小,如果希望維持舊有的固定解析度方式顯示,可以在頁面設定中選擇固定比例。

而 Register 作為文字顯示的功能可以將 Register 當作字串變數顯示文字。

下載最新版的 MODBUS HMI :http://bit.ly/33o2q1p

MODBUS HMI 較果展示:http://bit.ly/2w4WuOR

相關技術問題請 e-mail 至 eric.icdt@msa.hinet.net 詢問

Linux 免費工具程式(樹莓派) 改版改善執行效率 並 授權可商業應用於 Ebox-AIO-007  系列產品。下載位置: http://bit.ly/38AmZd8
Ebox-AIO-007  是 連立達科技 使用 Raspberry Pi 3 開發之多功能信號控制,詳情請洽 http://www.embedded-box.com.tw/

更新 MODBUS 免費工具軟體 之 MODBUS TCP Client 測試程式 與 MODBUS RTU Master 測試程式 以新增讀取間隔設定功能,請移除後下載新版本安裝。更新下載位置 http://bit.ly/2YDL7L4

更新 MODBUS 免費工具軟體 之 MODBUS RTU Slave 模擬程式 與 MODBUS RTU 通訊記錄 以修正 Stop bit 錯誤問題,請移除後下載新版本安裝。更新下載位置 http://bit.ly/2YDL7L4

xHMI 是元米科技提供之網頁圖控免費方案(詳說明),可應用於 樹莓派、 Arduino 或其他簡易網路設備,使用簡易的圖形化網頁編輯器,搭配 Python、Arduino 甚至 LWIP、uIP簡易的 TCP Server 程式碼,即可完成豐富的網頁圖控介面
xHMI 免費方案為 64 個點(64 個物件標籤 Object Tag),且必須為自用、學術研究等非商業應用場合,如需將 xHMI 應用於商品,請洽 元米科技 http://www.icdt.com.tw 洽談授權事宜

下載 xHMI : http://bit.ly/2w82SEZ

關於 xHMI : http://bit.ly/2StEQeW



關於 元米科技免費 軟體
元米科技基於二十餘年的技術經驗累積製作成一系列免費工具程式,免費分享與同好以降低進入的技術門檻,但部分注意事項需要加以申明:
1.免費程式大部分但不全然可應用於商業場合,請詳閱個別程式的版權宣告,個人或學術應用則不受此限限制
2.免費程式之程式碼以及已用之程式庫版權仍屬於元米科技,不可擅自取用程式片段、引用程式庫或修改重製程式內容(引用公用程式庫除外)
3.免費程式產生之網頁程式碼等仍需依照個別程式的版權宣告範圍使用,不可做為其他用途
4.免費程式如發現錯誤,歡迎以 E-mail 或至 FB 發送訊息提供錯誤資訊,以作為改版依據
5.免費程式如不符合使用需求歡迎以 E-mail 或至 FB 發送訊息提出建議,元米科技可自行斟酌是否依照建議改版,或接受訂製為專用版本
6.免費程式雖然不收取費用,但修改授權方式或訂製功能必須支付一定金額之工程與管理費用
7.除付費開發免費程式不接受電話技術諮詢,請以 E-mail 或至 FB 發送訊息詢問,不便之處敬請見諒!
敬請利用 元米科技免費軟體 之同好留意相關說明,以免降低日後元米科技發行免費軟體之意願
