1.線上手冊:
1.1.本程式特點:
![](.\helpimage\ntscan.png)
ICDT Network Scanner 程式是元米科技提供執行於 Windows 作業系統的免費網路工具程式,包含網路 IP 搜尋與 TCP Port 搜尋兩項功能。幫助使用者瞭解網路上設備資訊,並提供快速搜索與連接 TCP Server 介面,以快速連接目標設備。
V1.0.1.0 版新增 簡易 DHCP Server 功能,方便您直接連接 DHCP Client 設備,不需要額外的 DHCP Server 。
1.2.IP 搜尋:
此頁面用以依照指定的電腦網路介面搜尋 IP 設備,並依照其網卡 MAC 號碼與 NetBIOS 協議顯示其設備資訊。
![](.\helpimage\interface.png)
操作時於 Interface 處選擇要搜尋的介面,並確認 Scan IP 處是否為要搜尋的網段,其中要搜尋的編號變數以 x 代替,並在 From 與 TO 處填入 搜尋的編號變數的範圍後按下 Scan 以利用 ARP 協議進行掃描
![](.\helpimage\ipping.png)
搜尋到的設備會繼續以 NBNS 協議讀取 NetBIOS 資訊,並顯示於清單中
設備廠牌是利用 MAC 編號於 oui.txt 進行查詢(於程式發行日自從 http://standards-oui.ieee.org/oui.txt 取得)
滑鼠雙擊搜尋到的 IP 設備可將 IP 與搜尋到的資訊帶到 TCP Port 搜尋的頁面
如果沒有搜尋到您想要的設備,可以再按一次 Scan 按鈕嘗試
如有網路上的設備有 IP 地址衝突的狀況無法再本程式被發現

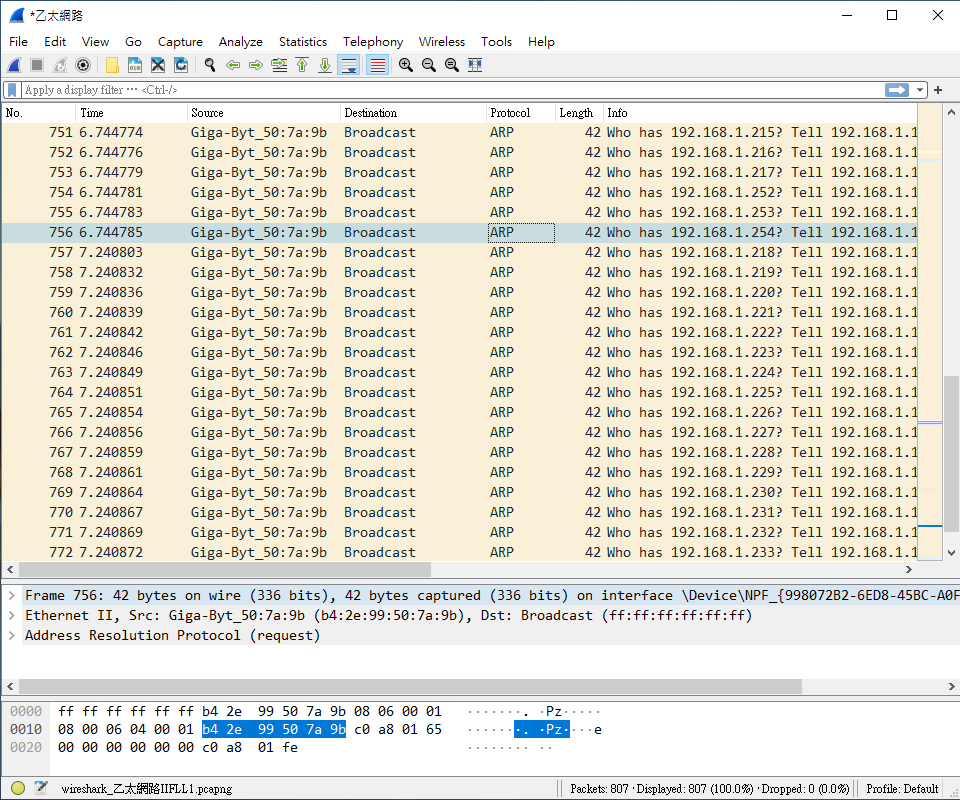

![](.\helpimage\wireshark.png)
(IP Scan 於 Wireshark 的行為紀錄)
1.3.DHCP Server:
當使用 DHCP 模式連接網路的設備通常需要與電腦同時連接到具備 DHCP Server 的網路才能連上設備,在 V1.0.1.0 版本中新增的簡易 DHCP Server 功能允許您直接將電腦的乙太網路以網路線連接到 DHCP Client 的設備,您只要將乙太網路設定為固定 IP 即可
![](.\helpimage\ethernetsetup.png)
將網路介面選擇乙太網路介面卡,點選 Enable DHCP Server 以開啟 Server,第一次開啟時必須勾選授權公用網路
![](.\helpimage\accessnet.png)
您也可以按下 Test 鍵測試 DHCP Server 是否正常
![](.\helpimage\dhcpserver.png)
當電腦連接到既有具備 DHCP Server 的網路時請勿開啟此功能,以免干擾 Server 正常運作
1.4.TCP Port 搜尋:
本功能是依照指定的 Target IP 對於 TCP Ports 欄指定編號的 TCP Server 嘗試進行連接,嘗試連接成功將顯示於左側清單中。
![](.\helpimage\tcpscan.png)
TCP Ports 欄以逗號區隔要掃描的編號例如 22,23,80;如果是連續的編號中間以減號連接,例如 8000-8080會嘗試連接 8000到8088共 89 的 Port 號。
檢視右側 TCP 清單,滑鼠雙擊選定的協議可以自動將該協議加到 TCP Ports 欄位中。
按下 Sacn 鈕會先清除左側清單後,依照上述方式進行掃描。
滑鼠雙擊左側已經找到的 TCP Server 會依照 Port 號連接預設的程式,
例如:
22 開啟 C:\Program Files\PuTTY\putty.exe
23 開啟 C:\Windows\System32\telnet.exe
80 與 443 開啟預設的瀏覽器
您也可以自行定義預設程式,只要在安裝路徑編輯 run.ini 文字檔(例如C:\ICDT\NetworkScanner\run.ini)依照以下方式定義:
port=APP|$ip$ $port$
其中 port 指 TCP Port 編號,APP指執行程式完整路徑與檔名,如果需要帶入 IP 與 Port 號,則加上 | 符號後的字串 $ip$ 以 IP 取代,$port$以 Port 號取代(注意 ip 與 port 都是小寫)
您也可以直接以port=http表示以預設的網頁瀏覽器開啟該 IP 與 Port
例如 run.ini 檔如下且以 Target IP 192.168.1.100 為例:
22=C:\Program Files\PuTTY\putty.exe|$ip$
23=C:\Windows\System32\telnet.exe|$ip$
502=C:\ICDT\ICDT Modbus TCP Client\ModbusTcpClient.exe|$ip$ $port$
8000=http
點擊 22 執行 C:\Program Files\PuTTY\putty.exe 192.168.1.100
點擊 23 執行 C:\Windows\System32\telnet.exe 192.168.1.100
點擊 502 執行 C:\ICDT\ICDT Modbus TCP Client\ModbusTcpClient.exe 192.168.1.100 502
點擊 8000 以預設瀏覽器執行 http://192.168.1.100:8000
當 run.ini 檔有效時,TCP Ports 欄位會自動填入 run.ini 檔指定的 Port 號,點擊左側找到的 TCP Server 編號會依照上述方式執行指定程式
Scan 下的文字為 IP Scan 後得到的資訊,滑鼠點擊後會以瀏覽器 Google 中間的由網卡 MAC 編號對照的廠商資訊,其下方圖示則為本說明書的連結點與程式版本資訊
2.版權宣告:
本產品相關軟體、韌體版權屬元米科技有限公司(Intelligent Control Design & Technology Co., Ltd)所有,除元米科技產品或授權產品使用外,未經授權重製或使用本發行文件之部分或全部內容,將依法提起告訴。
試用版程式僅供驗證與學習使用,未經本公司許可不得用於商業用途。程式產生之網頁程式碼除本程式使用外,不得用於其他應用。
3.關於 ICDT (元米科技有限公司):
![](.\helpimage\ICDT9292N.png)
元米科技有限公司(Intelligent Control Design & Technology Co., Ltd)前身為元米智控研發工作室(Intelligent Control Design House),自2012年5月成立後,致力於自動控制方案的開發,並成功推出性價比(C/P值)極高的 DDC8 方案。為便於業務推展,並使客戶與合作夥伴獲得更多的保障,於2013年6月21日正式登記成立為『元米科技有限公司』,並陸續推動 DDC32 方案與 Web Embedded 方案,以及 BACnet 通訊協定相關方案(元米科技為 BACnet 編號 676 供應商),以期服務更多有需求的合作伙伴。
元米科技有限公司以成熟的、低成本的整合方為客戶打造高價值、持續服務的可程式控制方案,人性化的操作介面,讓您自有品牌不再是夢想,更多的資訊請造訪網站:
http://www.icdt.com.tw4.關於本手冊:
本手冊適用於 ICDT Network Scanner 程式 V1.01.0 版以後。
手冊版本 V1.01 版,完稿日期 2023/6/2
關於本程式有任何問題或建議,請 E-mail 至 eric.icdt@msa.hinet.net
